【正压型防爆配电柜防爆原理】
1、正压防爆是一种特殊的防爆型式，其主要指导思想是将可燃性物质与点燃源进行隔离，达到防爆的目的。具体实现方法是通过防爆控制箱内的控制系统与气路系统配合，将来自安全区域的保护气体引入正压腔，在对正压腔内的可燃性气体进行彻底的清洗与置换后，使正压腔内保持一定的压力，阻止外部危险环境的可燃性气体，导电性粉尘的进入，从而达到防爆目的。
2、根据正压腔内的压力保持方式，主要可分为具有稀释气流的正压和具有泄漏补偿的正压两种方式；
3、具有稀释气流的正压是由保护气体持续不断的流过正压腔，并保持一定的流速，使正压腔的压力保持在工作压力范围内，且正压腔内的气体可以持续得到清洗与置换。
由于保护气体持续不断的流过正压腔，在达到防爆要求的同时也可以带走内部元件运行产生的热量，因此更适用于安装一些发热量较大的电器元件或设备，如变频器、软起动器、大功率可控硅、电动机等。不足之处是所需气流量较大，用户现场气源需提供足够的流量及压力。
4、具有泄漏补偿的正压是由控制系统实时检测正压腔的压力，通过电磁阀控制保护气体的流入与流出。当正压腔压力过低时，打开进气电磁阀补气，使压力上升到工作压力范围内；当正压腔压力过高时，打开排气电磁阀排气，使压力下降到工作压力范围内。由于保护气体并未持续流动，因此具有泄漏补偿的正压外壳内适合于安装发热量较小的低压电器元件，如各类电气控制系统等；
5、根据国家标准的要求，正压型防爆控制柜还必须具备联锁和报警功能。即当正压腔换气过程未完成或正压腔内压力未达到工作压力范围时，正压腔不能受电，以确保安全。当处于运行中的正压腔内压力低于设定的报警压力下限或上限时，控制系统采取调整措施，同时发出声光报警提醒用户注意。当控制系统采取的调整措施无效，压力持续降低或升高至设定的电源切断压力下限或上限时，系统应及时切断正压腔电源，并停止运行。
6、从上述情况来看，正压防爆型式的思路不同于其它防爆型式，在控制系统和保护气体的压力、流量设计合理的情况下，正压腔的尺寸设计灵活性较大，可生产较大体积的产品，且内装电气元件与设备可根据用户要求安装或由用户自行安装，大大增强了用户使用的可扩展性。
防爆正压柜适用于石油化工、海上钻井平台、冶金、医药、轻工、纺织、食品、生物工程、航天航空工程以及军事设施等工厂中。具有ⅡA、ⅡB、ⅡC类T1～T4爆炸性气体或蒸气环境；海拔高度不超过2000米；25℃时，相对湿度95％以下；工作环境温度-20℃～+40℃之间。
可根据用户要求安装各种普通的检测仪表、分析仪表、显示仪表、变压器、软启动器、变频器、微电脑触摸屏以及普通电器元件，对用户内装电器元件基本不受限制。

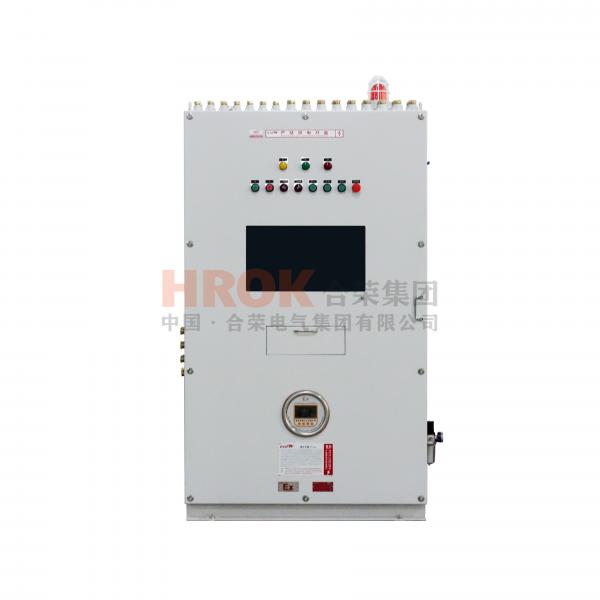

配电柜由柜体、自控系统、布气系统、报警系统、配电系统组成；正压腔内装部分控制系统的防爆元件及用户的配电系统元件。防爆正压柜采用Q235钢板焊接而成，对其各接合面都经过了特殊的密封处理。防爆正压柜进气方式为通风型，即不间断连续供气，正压腔内装元件的工作热量可随气路带走，具有很好的散热效果。
防爆正压柜在自动控制系统的控制下，通入保护气体，正压腔内压力高于正压腔外的压力，形成微正压的安全小环境，从而阻止了可燃性危险气体进入正压腔内，保证内装普通仪表和电器元件的安全运行。
自动控制系统主要完成手动换气、补气、超高压自动报警和排气、欠压报警、低压联锁断电等系列功能。
