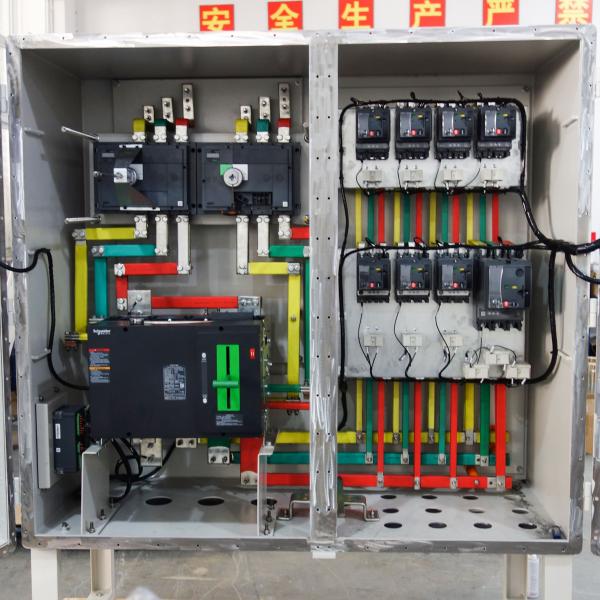

电气控制电路的设计应在充分满足生产工艺电气控制要求的前提下进行，并且力求工作可靠、动作准确、结构简单、操作安装检修方便。一般应做到：
1、电气控制电路必须满足生产加工工艺的要求。
2、保证控制电路工作的可靠性。
1)电器元件要正确连接。设计时要求，在交流控制电路中不允许两个电器线圈串联，应将两个电器线圈并联在电路中，以免发生误动作。在触头的连接上，应尽量使分布在线路不同位置的同一电器触头都接到同一极或同一相上，以免在触头上引起短路。
2)尽量减少触头数，缩短连接导线。前者可以提高电器控制电路工作的可靠性，后者则可以简化电路的接线工作。
3)防止寄生电路。所谓的寄生电路是指：控制电路在正常工作或事故情况下，发生意外接通的电路。设计控制电路时应保证没有寄生电器，以免破坏电器和线路的工作顺序，造成误动作。
4)在设计控制电路中应尽量避免许多电器依次动作才能接通一个电器的现象，因为这样只要其中一个电器触头发生故障时，电路就不能正常工作。
5)在设计频繁操作的可逆控制电路时，为保证电路工作的可靠性，正、反接触器的控制回路中，电气联锁和机械联锁要双重并用。
6)设计的电路应该能够适应所在电网的情况。
7)继电器触头控制接触器线圈时，如果容量差异过大，必要时要采用中间继电器的过度环节，以保证电路可靠工作。
8)设计者，特别是初学设计者尤其注意，不论是继电器还是接触器，即使是同类触头，其动作或复位时间也是有差异的。
3、保证电气控制电路的安全性。电气控制电路就是在事故的情况下，亦应能保证操作人员、电气设备、生产机械的安全，并能有效制止事故的扩大，即使出现误操作也不致造成事故。为此，在设计电路时，为了避免由于线路故障引起事故的可能性，必须在电路中采取一定的保护措施，以确保安全。常用的保护措施有：采用漏电保护开关的自动切断电源保护、短路保护、过载保护、失压保护、联锁保护、行程保护、过容保护及极限位置保护等。
