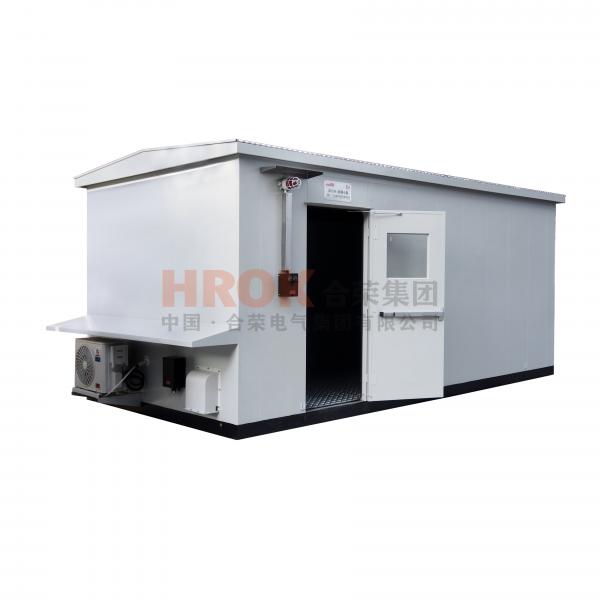

一、现场分析防爆小屋的配置
1、 小屋尺寸：自行设计、满足检修、操作、安全通道和温湿度要求；
2、小屋材质：内外 304 不锈钢；
3、小屋电气设备：防爆型。

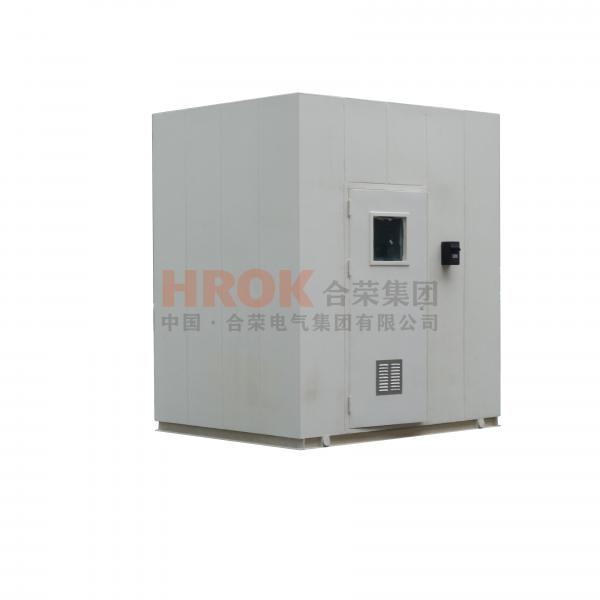

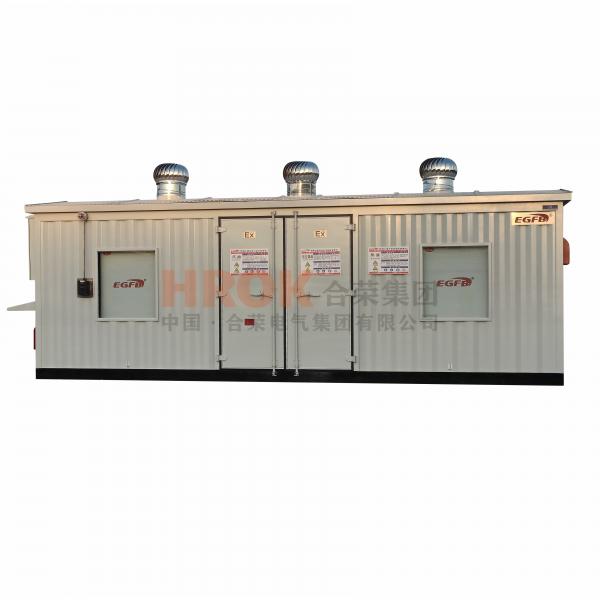

二、现场分析防爆小屋主体结构要求
1、框架结构：小屋主体由槽钢焊接而成，为框架式结构。为保证负重，侧墙每米加装负重材料一根，墙面各设备均挂装在滑槽挂架上。
2、墙板材质：内外墙板均采用 SS304 不锈钢板，外墙板材厚 1.5mm；内外墙及屋顶和房顶之间充填绝热层材料，墙厚 70mm；房顶外部及底部承重钢梁外露部分做防腐（环氧树脂）涂层。
3、门: 门为外开型非折叠结构。门净尺寸为 2000(H)* 900(W)mm。门上开有一个观察窗，观察窗为双层抗爆安全玻璃窗，中间安装屏蔽钢丝网。每扇门带阻尼限位闭门器和推杆式逃生锁，门外安装有防雨帽的不锈钢孔锁及不锈钢把手。
4、地板:地板为 4mm 厚防滑花纹铝合金板。地板上敷设胶皮
5、房檐：小屋顶部安装板向两侧倾斜(A 型)，防止雨水过大而沿侧墙面流下。小屋顶部四周使用双层屋檐结构，下层房檐具备集中雨水功能，房檐下安装 4 根雨水导流管(每个房角一个)，此导流管延伸至地面，雨水通过此管排放至地面。
6、通风：小屋装有轴流通风机不少于 2 套，其中一套向房内抽气，另一套向屋外排气，每套风机安装开口向下、便于拆卸的防风沙罩；防风罩带百叶窗，风机启动时打开，停止时关闭；风机带联锁控制，每十分钟自动置换一次屋内空气。
7、支架及雨棚：小屋内有标准气瓶固定支架和安全链（4 个） ，小屋外安装设备的墙面安装防雨棚，防雨棚向外延伸 600mm 宽。
8、采暖：小屋配备冷暖空调及蒸汽暖器，保证屋内温度恒定。
9、联锁：小屋安装联锁报警系统，当小屋 VOCs、烟感报警时，应自动启动声光报警器及风机，小屋内配置灭火器（带固定架） 。
10、其它：为方便小屋的吊运，小屋屋顶带有起重用的吊耳。小屋及内部电气设备设有铭牌；所有连接点处打有标记号，并注明其走向。小屋密闭、防雨、防尘、隔热。分析小屋内部所有的气路管线均采用不锈钢管；连接方式采用卡套方式。小屋外有外壳接地端子。
11、分析小屋上须有安全标识牌
三、现场分析防爆小屋设备要求
1、屋外配 AC220V GPS、UPS 接线箱各一个。
2、屋内配 GPS 配电箱、UPS 配电箱各一个；UPS 配电箱预留一路 25A，一路 10A，一路 6A接口；GPS 配电箱预留一路 10A，一路 6A 接口。
3、联锁箱一个，用于联锁控制声光报警及风机。
4、配有带 60 分钟应急照明。
5、配 VOCs气体检测器、烟雾报警器、声光报警器。
6、冷暖空调至少一台，以满足温湿度要求为准。
7、开关（控制照明和手动开关风机） 。
8、排风扇 2 套。
9、灭火器 1 瓶。
10、工作台一个，带插线排（配 UPS 电源） 。
11、小屋预留接线箱（500mmX400mm）安装滑架位置，安装螺丝纵向距离 460mm；预留一个数采仪（400mmX300mm）安装滑架位置，安装螺丝纵向距离 400mm。
12、小屋留电缆穿墙孔:有带屏蔽电缆穿墙孔、铠装电缆穿墙孔 、小屋穿墙孔带电缆夹紧件。
13、小屋整体布置铝合金槽盒。
四、现场分析防爆小屋管线要求
1、蒸汽总管：1” 150BL 法兰接口
2、仪表风总管：3/4” 150BL 法兰接口，留 1/2 卡套接口一个，Φ8 卡套接口 2个，Φ6 卡套接头 1 个；并配相应卡套堵头。
3、大气排放总管：1” 316 不锈钢管，带导凝，屋外部分伴热保温；Φ8 卡套接口2 个，Φ6卡套接头 2 个；并配相应卡套堵头。
4、小屋预留一体化管缆进口（为了一体化管缆连接后无沉水弯，开口尽量靠近屋顶） 。
