防爆配电箱作为一种特殊的电气设备，广泛应用于石油、化工、军工、工程、厂矿等存在爆炸性气体或蒸汽的环境中。其核心功能在于通过一系列电气和电子元件，实现对电力系统的安全控制和保护，防止因电气故障引发的火灾、爆炸等危险。本文将详细介绍防爆配电箱的电路图原理，帮助读者理解其工作原理和关键部件。

一、防爆配电箱的基本结构

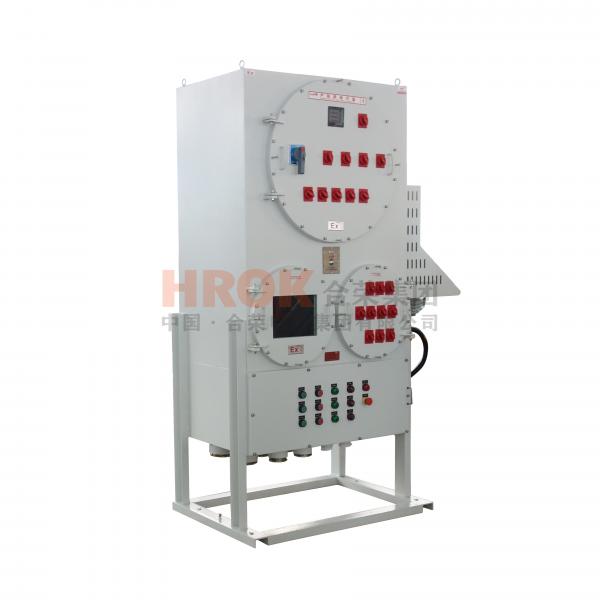

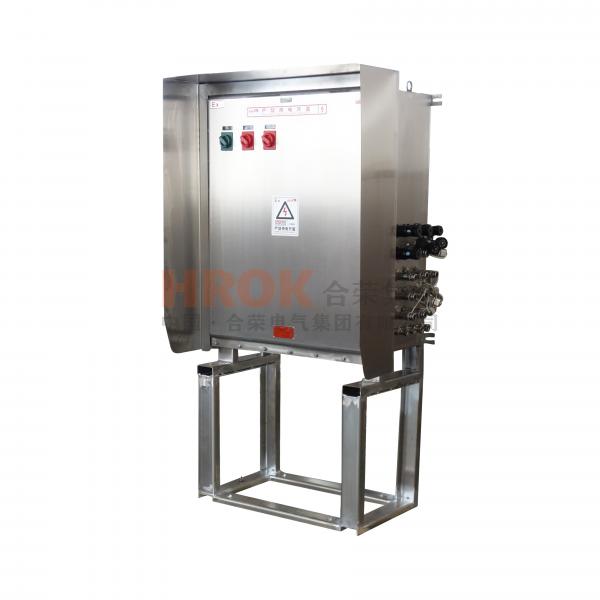

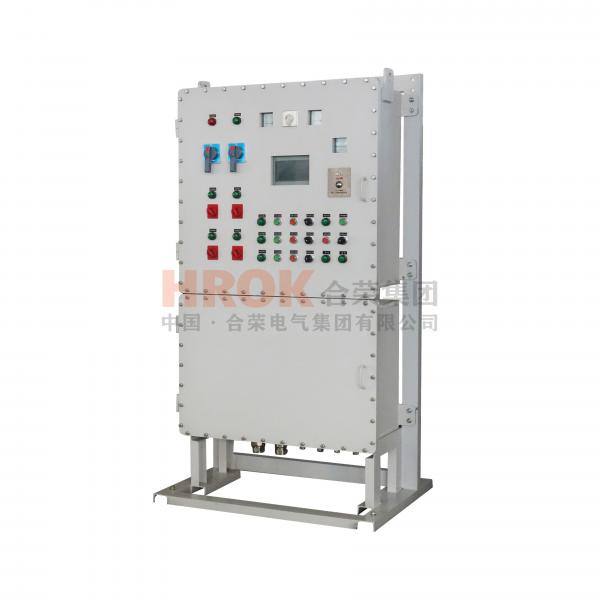

防爆配电箱通常由箱体、断路器、接触器、过载保护装置、接地装置等部分组成。箱体采用铝合金压铸成型，外表面高压静电喷塑，具有良好的防爆和耐腐蚀性能。内部元件通过精心设计和布置，确保在恶劣环境下仍能稳定运行。

二、电路图原理

防爆配电箱的电路图设计复杂，但主要可以分为以下几个部分：

1.主电路：

电源输入：防爆配电箱的电源输入端通常连接高压电网，通过电缆引入箱内。

断路器：断路器作为主电路的核心部件，用于接通和分断电路。当电力系统出现故障（如过载、短路）时，断路器会迅速断开电路，防止故障扩大。

接触器：接触器用于控制电动机等负载的启动和停止。通过控制接触器的通断，实现对负载的远程控制。

2.控制电路：

控制电源：控制电路通常采用低压直流电源，用于给控制回路中的继电器、接触器等部件供电。

按钮和指示灯：按钮用于手动控制断路器和接触器的通断，指示灯用于显示电路的工作状态。

继电器和定时器：继电器用于实现电路的自动控制和保护，定时器则用于控制负载的启动和停止时间。

3.保护电路：

过载保护装置：当负载电流超过额定值时，过载保护装置会切断电路，防止设备过热和损坏。

短路保护装置：短路保护装置用于检测电路中的短路故障，并迅速切断电路，防止火灾和爆炸事故的发生。

接地保护装置：接地保护装置用于确保电气设备的金属外壳可靠接地，防止触电事故的发生。

三、工作原理

防爆配电箱的工作原理可以概括为以下几个步骤：

1.电源输入：高压电网的电能通过电缆输入防爆配电箱。

2.电路接通：通过控制按钮或远程信号，接通主电路和控制电路，使负载开始工作。

3.监控和保护：在负载运行过程中，防爆配电箱不断监控电路的工作状态。一旦发现过载、短路等异常情况，立即切断电路，保护设备和人身安全。

4.故障报警：当电路发生故障时，防爆配电箱会通过指示灯或远程信号发出报警，提醒操作人员及时处理。

四、关键部件介绍

1.断路器：断路器是防爆配电箱的核心部件之一，具有接通、分断和承载额定工作电流及故障电流的能力。当电路发生故障时，断路器能迅速切断电路，防止故障扩大。

2.接触器：接触器用于控制负载的启动和停止。通过控制接触器的通断，实现对负载的远程控制。

3.过载保护装置：过载保护装置用于检测负载电流是否超过额定值。当负载电流过大时，保护装置会切断电路，防止设备过热和损坏。

4.接地保护装置：接地保护装置用于确保电气设备的金属外壳可靠接地，防止触电事故的发生。通过接地线将设备外壳与大地连接，确保在设备漏电时能够及时切断电源。

五、总结

防爆配电箱作为一种特殊的电气设备，在石油、化工等存在爆炸性气体或蒸汽的环境中发挥着重要作用。通过精心设计的电路图和关键部件，防爆配电箱能够实现对电力系统的安全控制和保护，防止因电气故障引发的火灾、爆炸等危险。本文详细介绍了防爆配电箱的电路图原理和工作原理，希望能够帮助读者更好地理解这一重要设备。
