防爆正压小屋分类

结构防爆分析小屋:安装于小屋上的所有带电设备均为独立的防爆部件，如配电设备、照明设备、通风设备、分析仪等部件均已经取得防爆认证，为独立的防爆产品。

正压通风型防爆分析小屋:屋内可装非防爆分析仪及各种仪表柜，只有在防爆正压系统运行屋内形成正压后，屋内非防爆部分才能通电运行。

正压小屋产品使用说明书

1.产品选型说明

防爆正压小屋可适用于含有爆炸性危险气体的II类2区场所。

分析小屋的各项指标是参照引用国家标准GB3836.1-2010《爆炸性环境第1部分:设备通用要求》、GB3836.2-2010《爆炸性环境第2部分:由隔爆外壳“d”保护的设备》、GB3836.5-2004《爆炸性气体环境用电气设备第5部分:正压外壳型“p”》、GB3836.13-2013《爆炸性环境第13部分:设备的修理、检修、修复和改造》、GB3836.15-2000《爆炸性气体环境用电气设备第15部分:危险场所电气安装(煤矿除外)》、GB3836.17-2007《爆炸性气体环境用电气设备第17部份正压房间或建筑物的结构和使用》有关规定要求设计制造。

广泛应用于炼油、化工、冶金、制药及轻工业等生产中，对各种过程气体在线分析仪及各种在线水质分析仪提供现场的安全安装空间及防护。

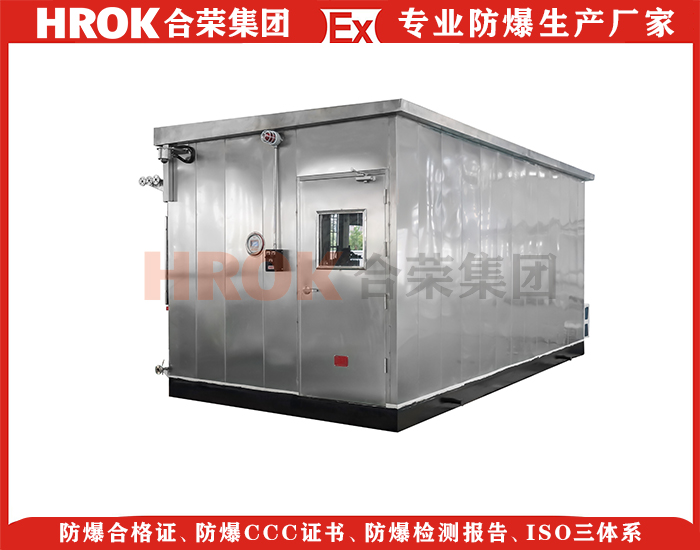

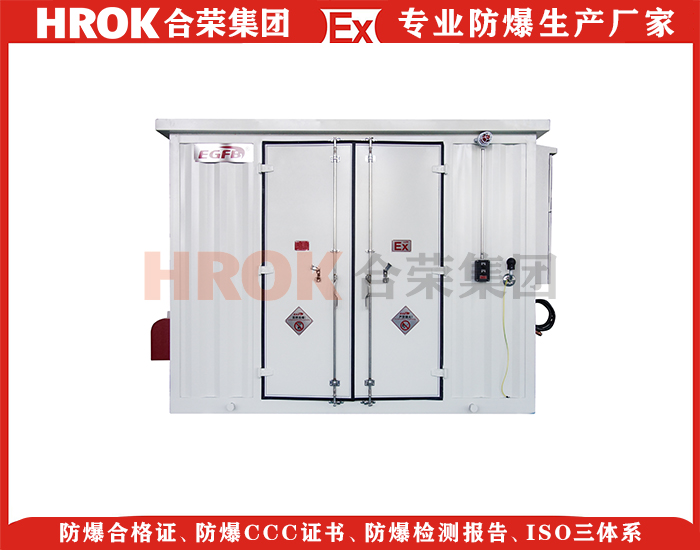

2.正压型防爆分析小屋产品图片

外形尺寸:3000宽2500高X4000厚(mm)

配电控制系统:联锁(用户配电与正压自控系统低压联锁)

正压型形式:通风型或补偿型

3.产品结构概述

本产品适用于石油化工、海上钻井平台、冶金、医药、轻工、纺织、食品、生物工程、航天航空工程以及军事设施等工厂，具有ⅡA、IIB、IIC级,温度组别为T1~T4的爆炸性气体或蒸气环境中;海拔高度不超过2000米;25℃时，相对湿度95%以下;工作环境温度-20℃~+40℃之间。可根据用户要求安装各种普通的检测仪表、分析仪表、显示仪表、微电脑触摸屏以及普通电器元件，对用户内装电器元件基本不受限制。

正压小屋由房体、自控系统、布气系统、报警系统、用户配电系统组成;房体由正压间和缓冲间组成，正压间内装用户配电系统元件及部分自控系统的防爆元件;缓冲间用来对解决操作人员进出房间压力保持。

本正压小屋采用Q235钢板或不锈钢材料焊接而成，对其各接合部份都经过了特殊的密封处理。

本正压小屋进气方式为通风型，即不间断连续供气，正压房内装元件的工作热量可随气路带走，具有很好的散热效果。

4.产品的工作原理

正压房在自动控制系统的控制下，通入保护气体，正压房内压力高于正压房外的压力，形成微正压的安全小环境，从而阻止了可燃性危险气体进入正压房内，保证房内装普通仪表和电器元件的安全运行。

自动控制系统主要完成自动换气、补气、欠压报警、低压联锁、换气联锁等系列功能.

本正压房具有低压联锁功能，低于规定的气压值(25Pa)时，自动切断进入正压房内的用户配电电源。

5.正压小屋房体安装

A.房体的安装位置:户内或户外有均可，无明显震动平坦的地方。

B.本产品安装方式为落地式，本产品下方设置了专用固定底盘可与框架焊为一体，具体尺寸参数详见图纸或产品实物为准。

C.布线方式采用钢管或电缆布线均可，用户进线电缆可参考相关国家标准和行业标准，并结合本小屋的结构要求进行设计、施工。

D.本产品在运输、安装时，严禁大幅度倾斜，请采用标识位置吊装或又运，严禁采用撬、锤等方式进行搬动。否则，可能影响产品的密封性能，导致本产品无法正常运行，其责任由使用方负责。

本产品设置了进气口和排气口，用户须按“气路管道布置图”布置进气管道，排气口经过防火网后在现场排放，用户现场须提供进气气源，气源压力一般控制在0.2-0.8MPa，进气气源为净化空气(如:仪表风)，严禁进气气源为爆炸性混合气体!!

用户元件的安装

A.由于房内配电系统元件由用户自行安装，因此，用户必须在安全区内进行安装、调试。

B.不得撒拆面板上的电器元件，以免影响柜体的气密性能。

C.正压房内设置了低压联锁接触器，非防爆设备均通过接触器联锁，以使当正压房内压力过低时，通过接触器切断非防爆设备电源。

D.用户在接线时，请注意各进出电缆的密封性，并视各电缆的松紧程度，用防爆胶泥作适当的密封处理。

E.用户在接线调试完后，将各门关闭时，一定要保证其密封性能。

F.本正压房体必须按要求将接地线接到专用接地螺丝上。

(H2)分析小屋，(CO)防爆分析小屋，(H2S)正压型防爆分析小屋参数

正压小屋产品的调试

正压型防爆分析小屋(简称:防爆小屋)出厂时，正压自控部分已经过调试，但用户在具体使用时，仍须根据现场情况重新调试后再使用。

自控部分适用于AC220V、50Hz配电系统。

防爆小屋调试分两部分自控部分调试

调试前检查

自控系统部分主要为隔爆型防爆电器，主要由防爆配电箱、防爆转换开关、防爆指示灯、防爆报警灯、防爆行程开关、微压表等组成。检查各部分是

否完好无损，有无影响防爆性能等，接线是否正确(接控制电源:AC220V)，手动阀是否打开。一切正常后方可进行调试。

1.调试方法

关门调试:在配置好气源后，接通电源，红色>电源>指示灯亮。起动>起动按钮>，黄色>换气>指示灯亮，此时自控系统进入换气阶段。5分钟后换气结束，黄色>换气>指示灯灭，>绿色>正常工作指示灯亮，压力表处于受电状态，传感器开始检测并显示正压房内压力，此时，微调进气手阀，使补气量等于房体本身卸漏气量，使得压力表稳定显示80至150Pa之间，此时，进入正常工作状态，即调试完毕。

当正压房内压力过高时，房体后部卸压阀会自动打开卸气。若当气压值低于50Pa时，欠压声光报警灯报警，进入欠压报警状态;当进气故障未排除，而气压值低于25Pa时，自控系统将延时10S切断非防爆设备电源;系统将一直进入欠压报警状态(可通过解除报警开关解除);此为低压保护及电气联锁过程。

2.调试注意事项:防爆小屋出厂时，各参数已设定好，严禁用户擅自更改参数。用户在调试时请注意仪表、自控线路及取样气管路的畅通。用户配电系统部分调试

3.防爆小屋经运输、安装等环节后，必须严格按照低压成套设备的检验、调试标准进行检查。

4.根据防爆小屋随箱技术附件(总装图纸等)以及用户的设计图纸逐一对照，进行检查和操作。调试完毕后，即可交付使用。

防爆正压小屋的维护

注意经常检查密封圈的老化情况，发现老化时应立即更换。

防爆配电箱的隔爆结合面须防锈处理，每次检修或打开箱盖，须重涂204-1防锈油。

每次更换面板元件，或打开后盖重新盖上时，应检查其密封性。

分析小屋注意事项

由于本房内用户装用非防爆电气设备，因此，请在安全区内安装调试完成，严禁在防爆区内开门无气压带电操作!!由此产生的后果我公司将不负责。
